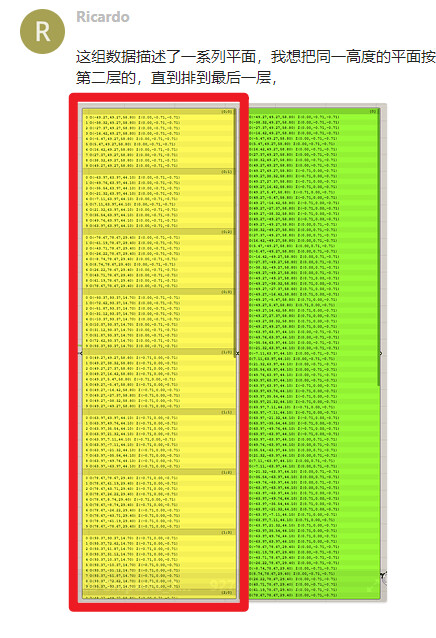

这组数据描述了一系列平面，我想把同一高度的平面按顺序排列起来，先排第一层的，紧接着在后面再排第二层的，直到排到最后一层，

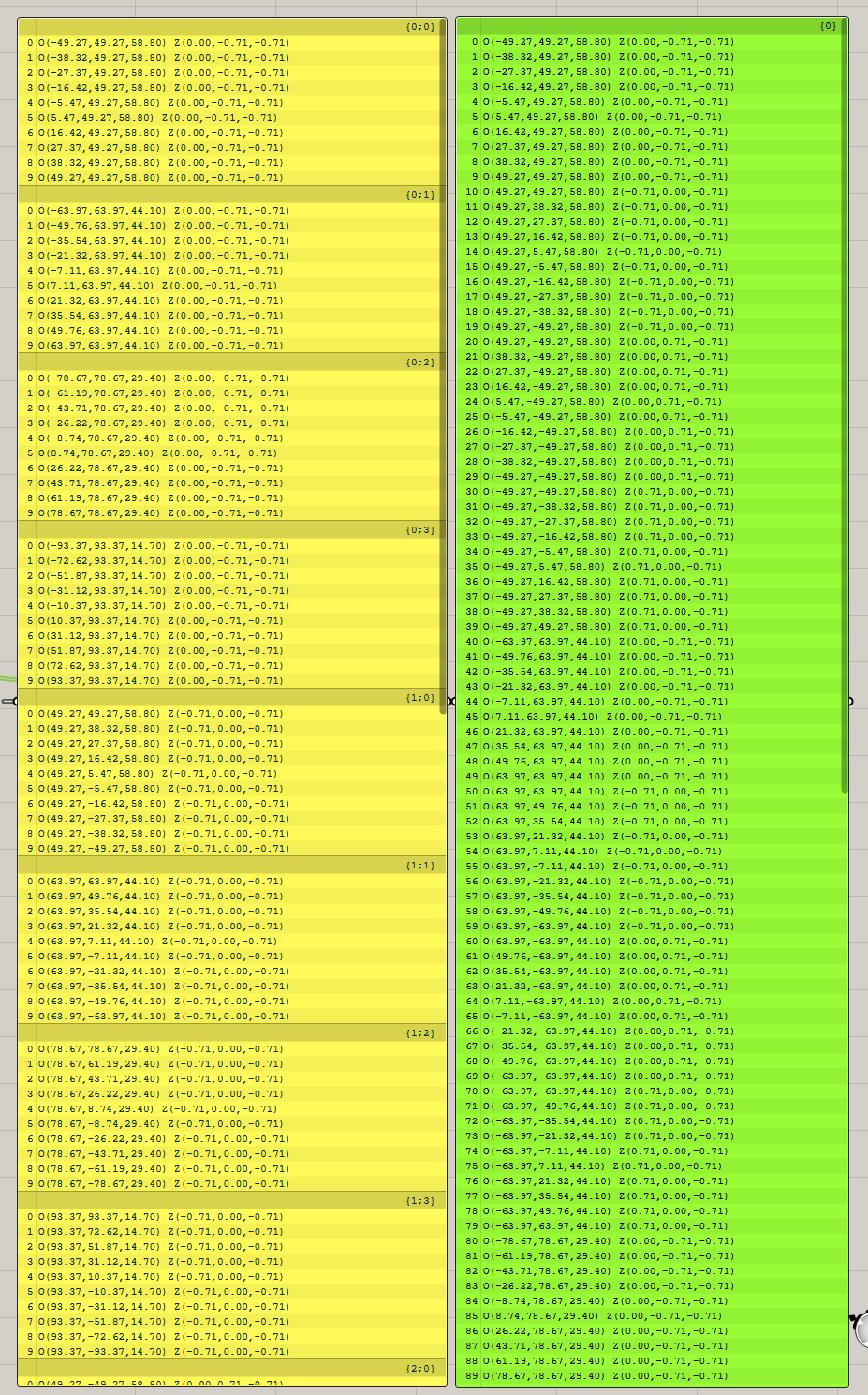

上图中，右边的是我用笨方法，实现的效果，但是对于数据量比较大的时候，就没办法了，有没有新的数据分类合并的方法，谢谢了
哈哈不好意思 这是源文件，您看下 谢谢
测试变角度成形模型.3dm (42.1 KB)
测试变角度成形原理.gh (33.8 KB)
您好这样可以吗
测试变角度成形原理.gh (42.9 KB)
没看到一开始发帖的数据
你将Plane数据内置后只发送Plane即可

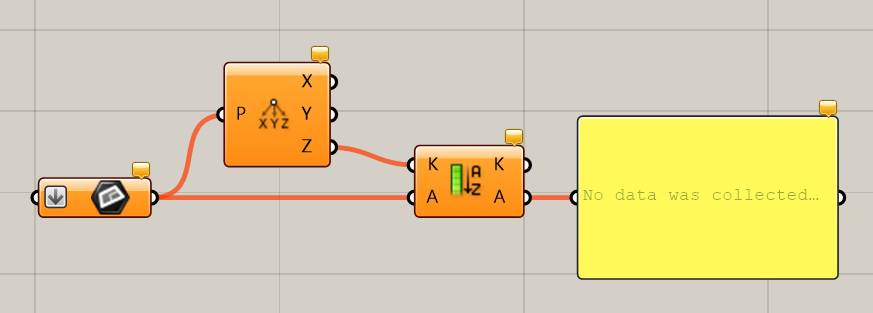

如果实在搞不清怎么做，按照我截图的方法就行
刚开始学尽量避免使用Viper这类插件
先将GH的基本操作掌握熟练

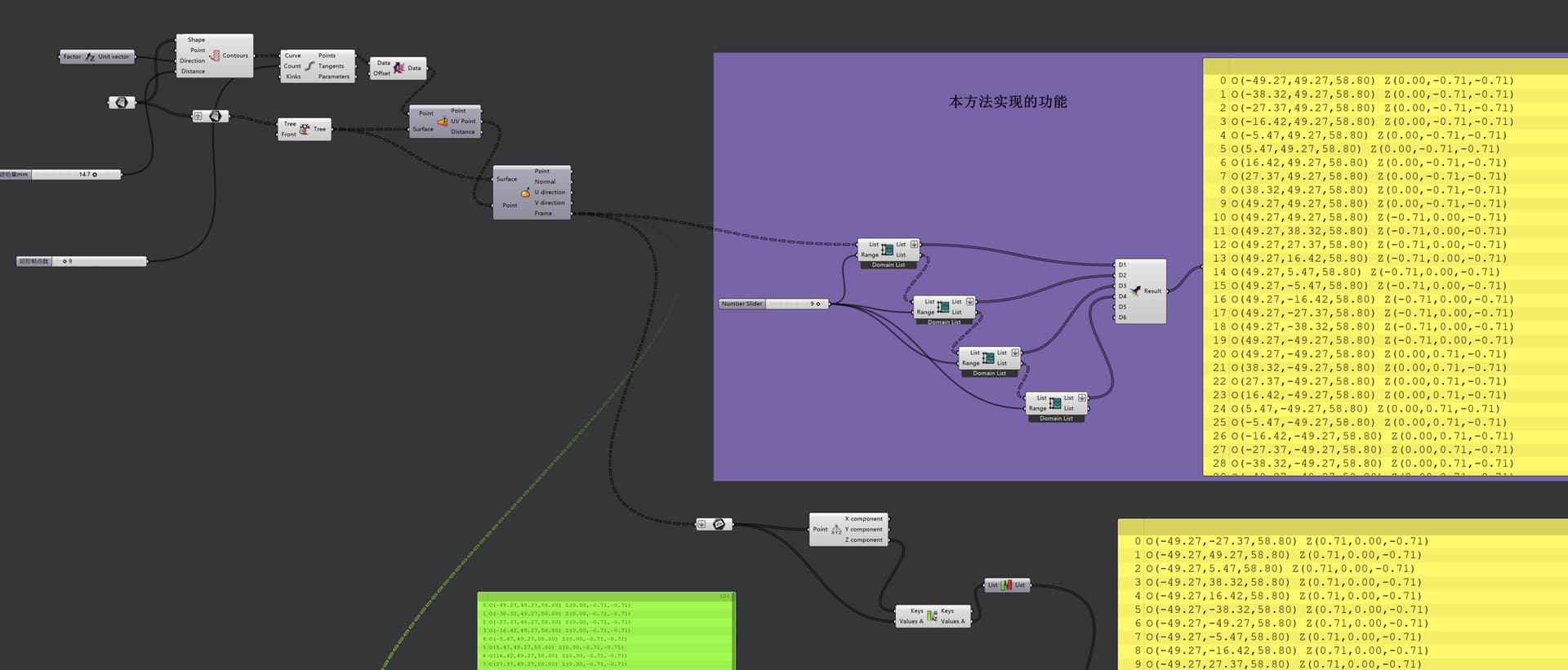

您好，实在不好意思，我还是没有弄出来，我把之前的数据也列出来了，不过那是一个中间数据，初始数据是评价曲面输出的那个Frame导出来的，我按照您的方法，连接了下，顺序还是和笨方法输出的数组不一样，麻烦您在看下，拜托了
测试变角度成形原理.gh (22.6 KB)

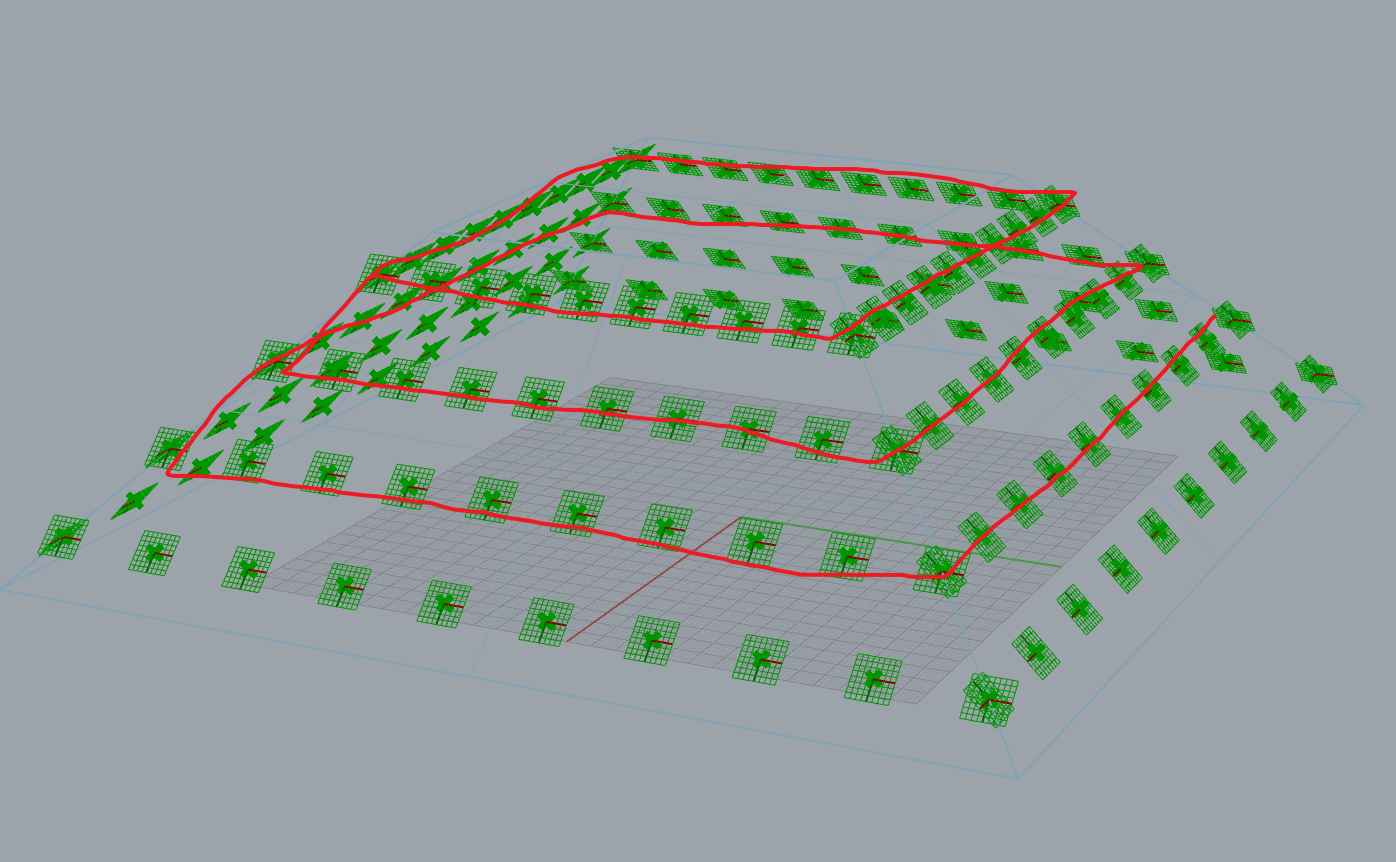

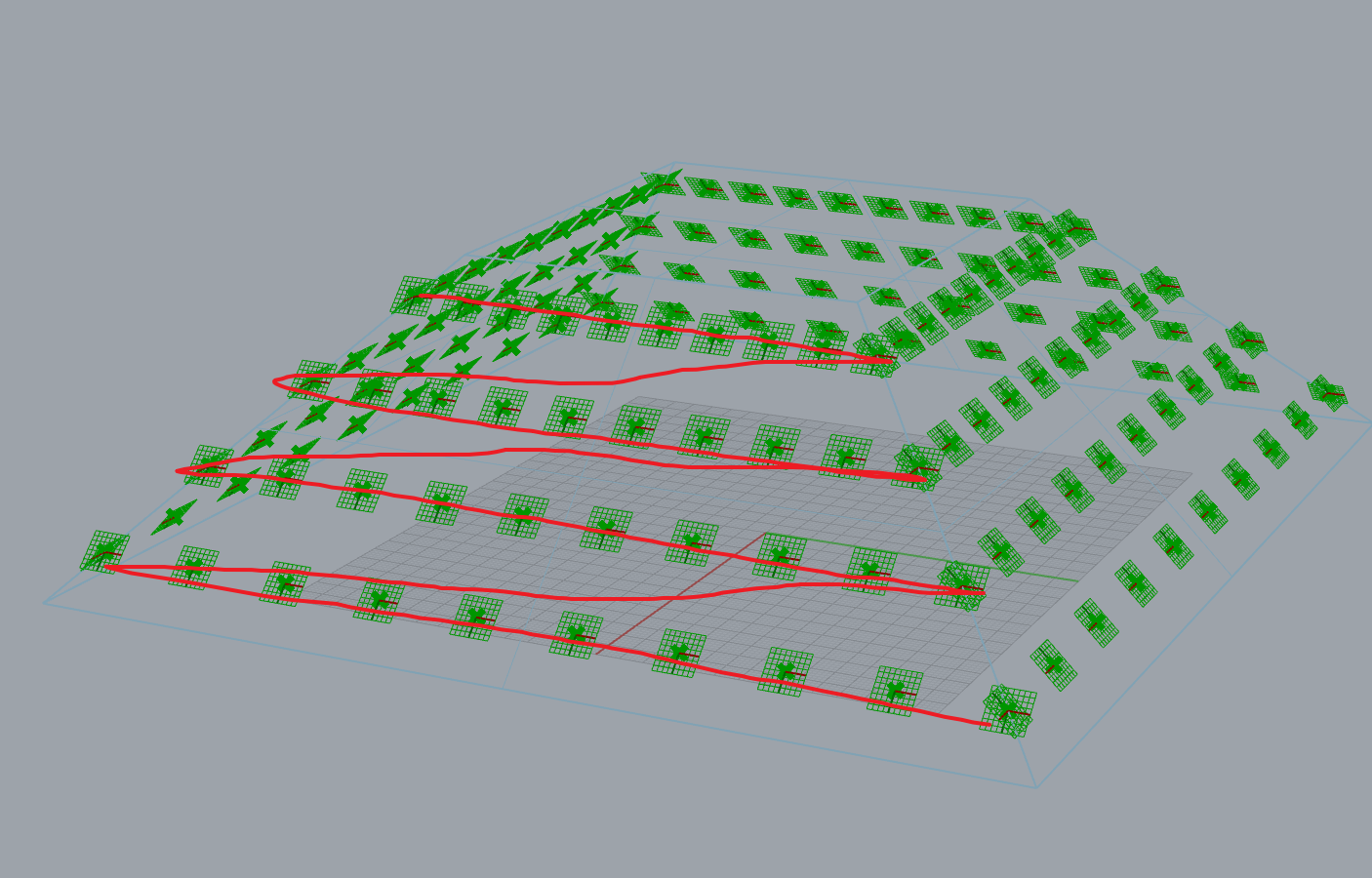

我想是同一高度的面按照顺序排完，在排下一层，不知道表达是否能够理解，因为，这个面后续要导入到机器人中的，他的轨迹必须这样走才行

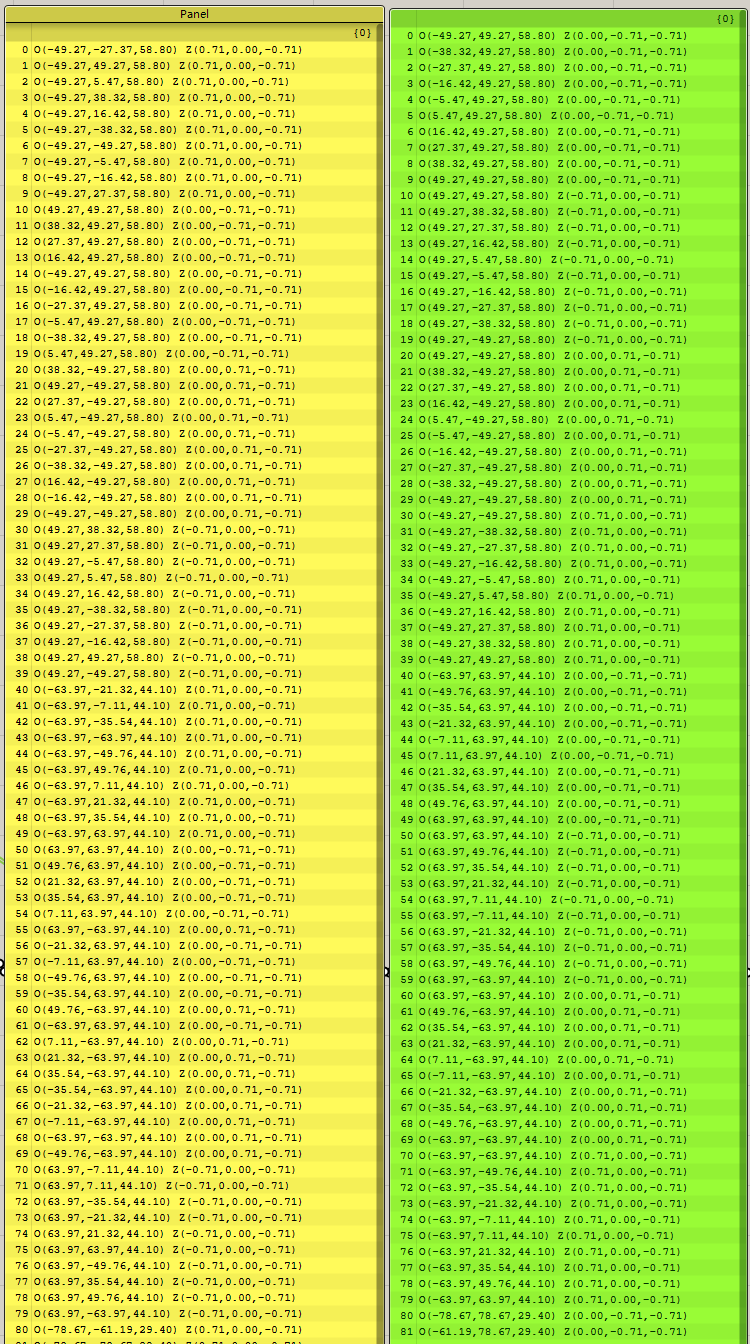

这个是我想要的排列顺序，现在问题我绝的可能就是数据分类，排序的问题了，但是这块对我这个初学者有点难了
，还望指导下，先谢谢啦
转角处机器人怎么处理？在角落原地旋转吗？
为什么你的直线不给起点和终点呢？中间那么多点没有用的。机器人可以走直线
转角处 他可以自动最优插补过去，这个倒不是问题，对于这个模型确实每层给四个点走直线就行了，但是这个模型比较特殊，还会遇到还有带曲面和直面接起来的，我只是想找一个通用的解决办法
您看看，有什么办法将曲面评估电池上Frame输出的数据，转换为需要的数据排列顺序吗？
理解了。我会按照通用方式做一个示范
你之前的分离surface的做法没啥大问题，符合转角插补的逻辑
十分感谢，我应该就差也一步骤了，再次感谢您

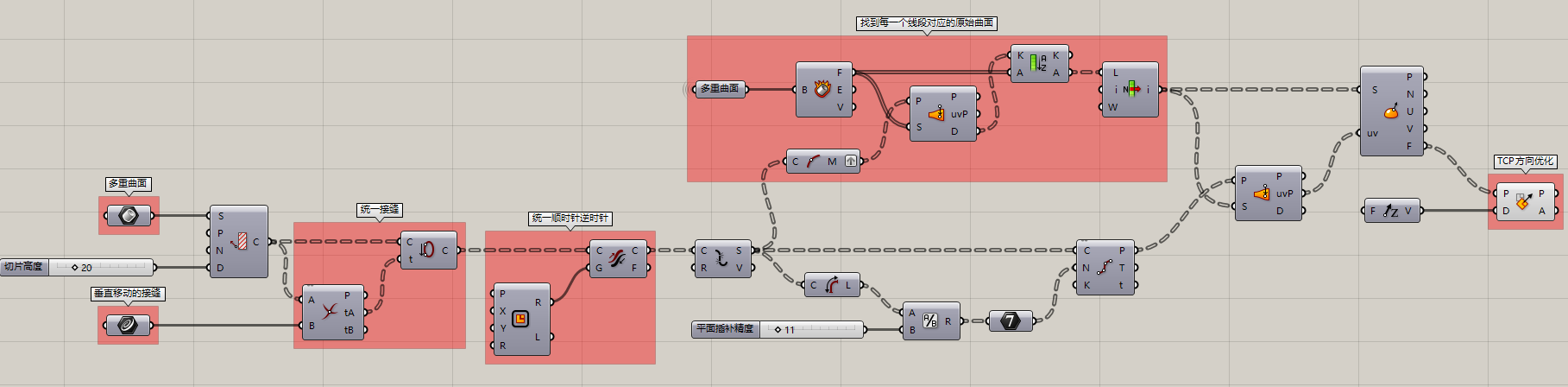

TCP轨迹.gh (36.3 KB)
有几点需要注意
1：之所以一开始用Brep切等高线，后续再去重新找到每个小线段对应的曲面，看似步骤复杂。是为了应对不同Brep的情况，如果Brep很复杂，你也不希望手工一个个面按顺序选取。Brep切出来的线炸开后是按照确定顺序的。
2：目前路径保留了两层，第一层是10个切平面，是最高一层的路径。第二层是每个面上的线段数量，目前是4。最后一层就是每个线段的插补平面。保留这两层结构是方便你在角落的地方和层间的地方做额外处理，例如修改关节速度等。
3：以我文件内的案例，曲面凹凸比较规则，最后Align plane可有可无。根据你最后工艺的实际需求决定是否需要Align或者采取别的处理，我这里加上Z的对齐详见下面的回帖。
