展平的平面上再单独绘制形状线条，之后再映射回3维曲面上

插件 Grasshopper插件
1

好像用SHAPE MPA展平曲面。不能在展平的平面上，不能再单独绘制形状线条，之后再映射回3维曲面上（类似shoemaker或shoemaster等软件可以做到平面和3D曲面上线条联动）。还有展平曲面时用shapemap红色密蜜袋鼬形状电池画好L1 L2二条线后展平的形状不好控制形状且和3维曲面不在同一个视图平面。希望RHINO越来越完美用的，成为行业使用最广泛的软件。

2

ShapeMap 的主要功能就是展开、基于展开平面绘制图案、然后再反展至3D造型，如果你有观看我们的教学与范例你应该就明白了 :joy:

https://class.rhino3d.asia/p/t_pc/course_pc_detail/image_text/i_673fe4a1e4b023c058a8de16

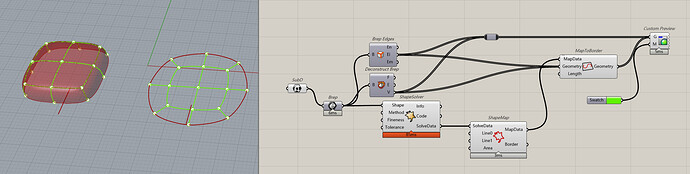

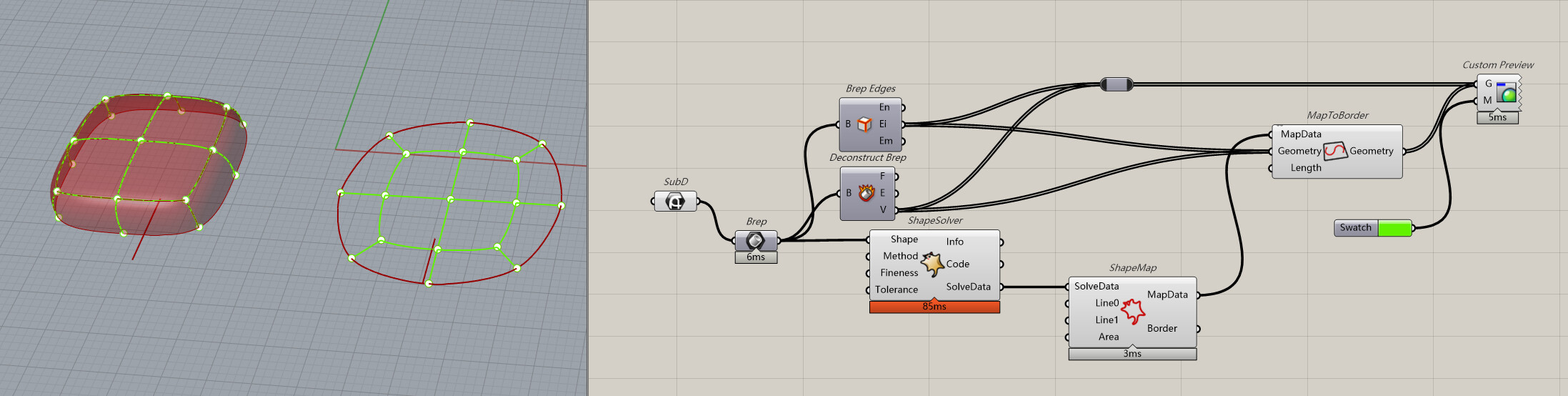

BTW, 而且还可以将3D造型上的点与线条（任何造型上的线条，例如投影上去的线条）利用 MapToBorder 来一起展开至平面

MapToBorder
MapToBorder2195×554 209 KB

这两条线并没有任何限制，我强烈建议你好好的看一下 ShapeMap 的教学与说明, 有非常非常非常详细的解释与说明
https://class.rhino3d.asia/p/t_pc/course_pc_detail/image_text/i_673fe4a1e4b023c058a8de16
