Cad文件导入rhino中线变成了面

olly · 2023 年9 月 25 日 10:23

在cad中查看都是线

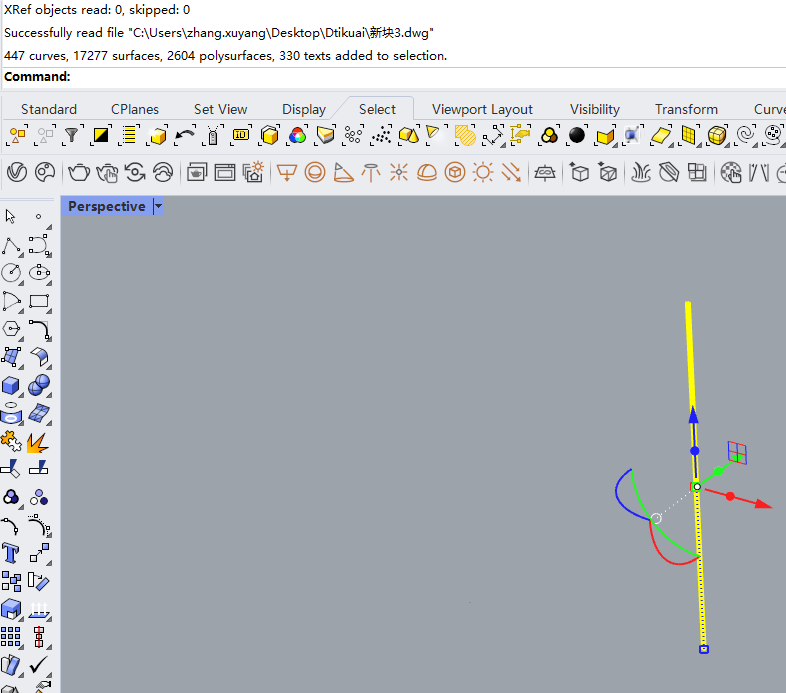

导入选项如图

产生了很多面，在rhino6里面也试了一下，结果是一样的，不知道哪里有问题

olly · 2023 年9 月 25 日 10:24

新块3.rar (863.6 KB)
cad源文件

Jessesn · 2023 年9 月 25 日 10:43

这是因为你没有用3D预览，你在ACAD里面使用3D查看，也会是这样，
3DView

解决方法有很多，例如在 Top 视图里 Make2D 即可，或者 DupEdge 提取顶部平面线即可。

olly · 2023 年9 月 26 日 01:22

嗷嗷，还是cad的问题，我还以为出bug了，感谢感谢
