犀牛建的曲面模型如果用cad定位曲面？

[zkgood2012]

如上图，是双曲面造型的屋面的标高定位图，是用cad画的图，如何快速定位屋面的标高点，绘制这么一张图，能用犀牛快速绘制导出这么一张带标高点的施工图么。

[xu328030823]

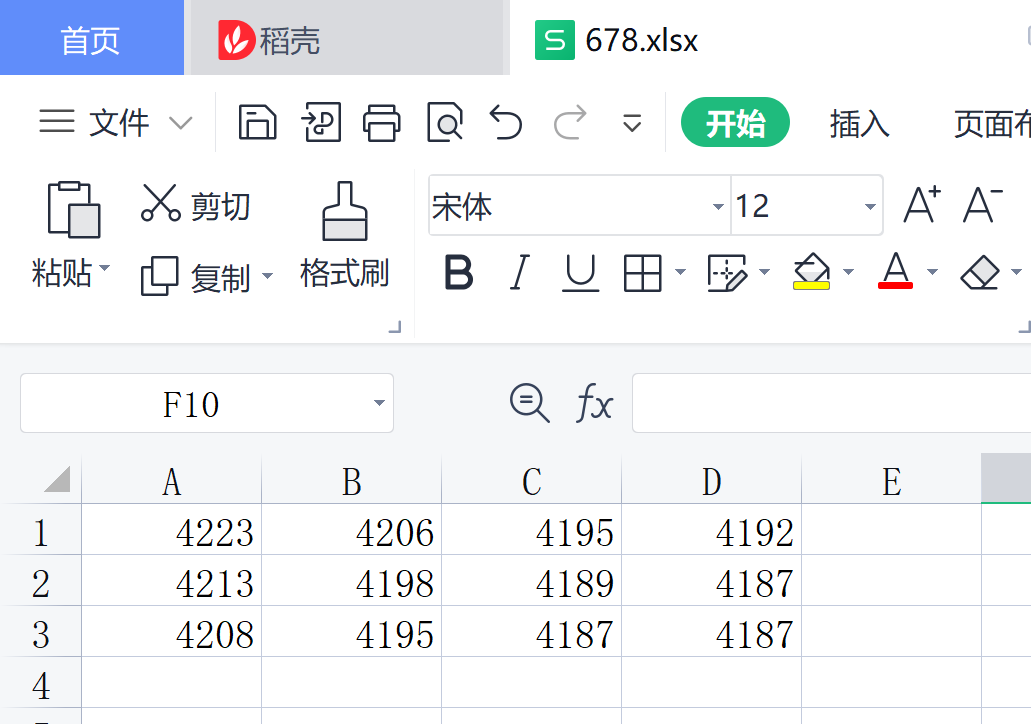

没做过这类东西，不过应该能快速实现，首先你要先装一个能够提取图片数字按图片的样式输出到xlsx表格的软件，导出的数据如图一，然后通过lunchbox插件把文档读取到GH，然后用GH建一个CAD图纸一样大小且间距也同图纸的点阵，再把读取到的数据输入到点阵里点的Z轴就能快速生成这个东西了吧，如果是自由曲面也可用这些点直接生成曲面。

之后应该可以通过批量标注标高来生成你要的图 如果是直接Rhino建模的话，也可以直接导出来这种图吧

[Deer]

这里提供一个不需要插件的代码模块。代码不复杂就4行，不过很常用。
注意输入端类型Guid
原理看懂后，结合你的cad程序很容易实现。

text.gh (10.7 KB)
text.3dm (67.2 KB)
如果最后还是搞不定，卡住你的应该是基础部分。

[Deer]

他的cad已经排列整齐了点位了，就不需要再去折腾cad到excel的插件软件。那样太麻烦。

[zkgood2012]

感谢大鹿版主，作图示意，我还是看不太懂，可能是基础比较弱，我回去补下基础吧。

[zkgood2012]

十分感谢许总指导，图文并茂，我还是琢磨琢磨，毕竟我基础有点弱。

[xu328030823]

嗯啊，如果有CAD图纸那就更方便了

[Deer]

所以我把文件也附加上去了。
如果看文件一个个查看数据也不能理解，建议先学习一段时间的基础。

[zkgood2012]

感谢大鹿老师，我看你发的文件了，看来我得学会gh基础，怎么我的犀牛6里不显示曲面，只是数字呢，但是从缩略图里能看曲面，

[zkgood2012]

大鹿老师，我的意思是我会建犀牛模型，我怎么才能捕捉曲面上的点坐标，然后集中输出到cad中，形成如下样式的cad屋顶标高坐标图纸。感谢老师。

[Deer]

我发现我看错了你的问题，我以为你是需要用这张cad图生成曲面。抱歉！

确实是需要学习GH，不管是标高做曲面还是曲面做标高。
你的问题是曲面做标高，使用GH会非常方便。
提供一个参考程序

标高.gh (10.8 KB)

[xiaoping]

第四种方法：
1、使用中望CAD，一个一个全部画上。

第五种方法：
1、定义属性/编辑属性定义
2、创建块/编辑图块属性
3、在增强属性编辑器进行修改

第六种方法：
1、插入表格
2、将表格数据导出至Excel（正向输出）

3、将Excel数据导入中望CAD（反向输入）

官网帮助： ZWCAD图块 - Technical Knowledge Base - Confluence

[zkgood2012]

谢谢大鹿老师，我在学习中！感谢感谢！
