Rhino8导出dwg,在CAD中开启线段出现线段错误

kevin_Soung · 2025 年9 月 13 日 12:33

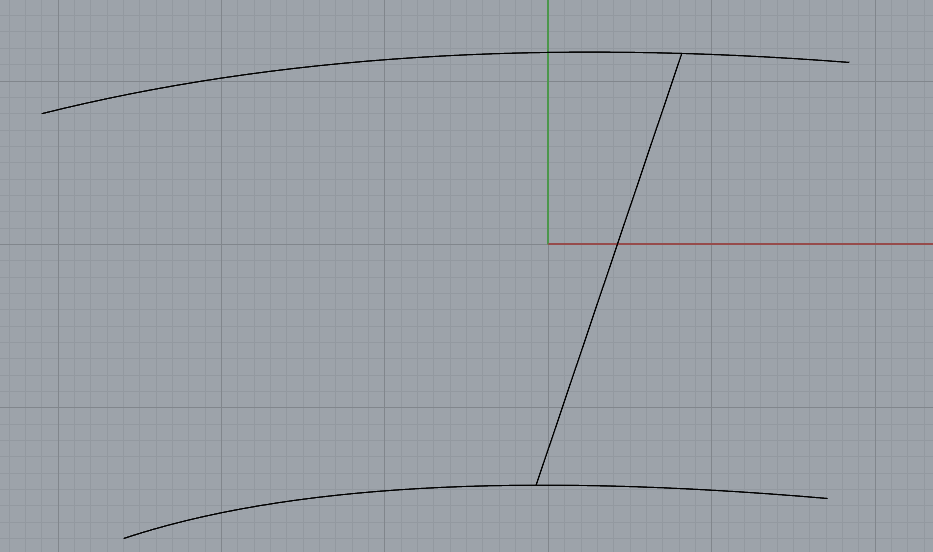

我在Rhino8上，画上两条曲线与一条直线，利用"Trim"功能将头尾删除，确认直线干净收在两曲线之间，并请转存dwg档案。

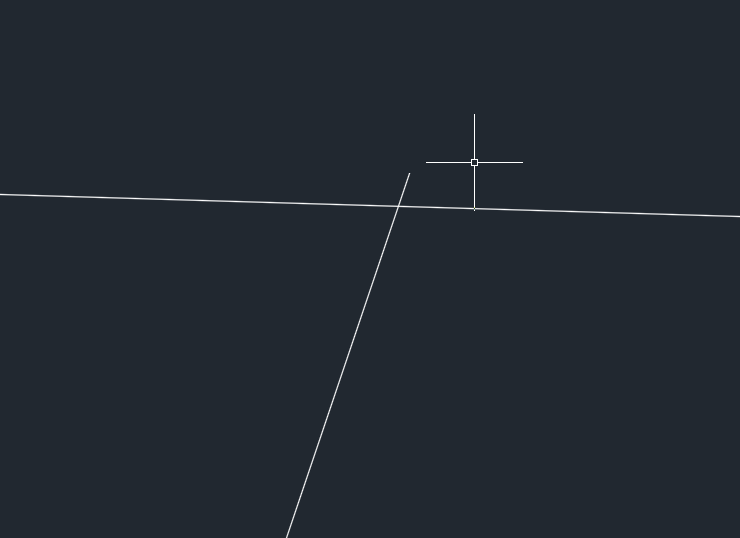

在AutoCAD2025中开启，发现直线跟两曲线产生偏移，完全断开了。
不知道怎么办，不可能一直在CAD中删除多余线段

Jessesn · 2025 年9 月 14 日 00:40

请提供这个3dm 文件

kevin_Soung · 2025 年9 月 14 日 04:21

这是我使用的3dm文件，谢谢

0914_test.3dm (38.0 KB)

Jessesn · 2025 年9 月 14 日 06:43

我这边测试一切都正常

迷你CAD-网页版

kevin_Soung · 2025 年9 月 14 日 10:08

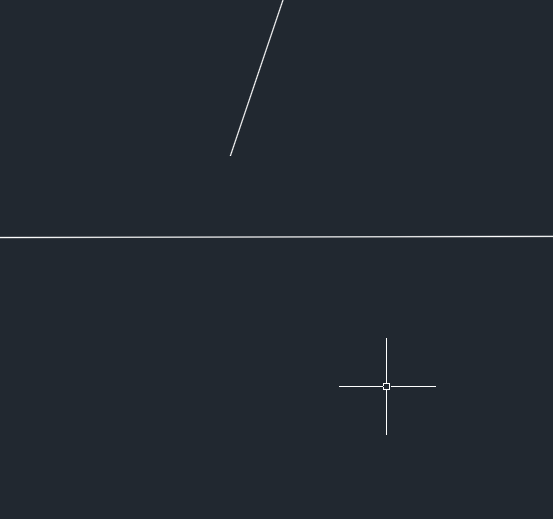

你好，我是用 AutoCAD2020,2024,2025开启，Zoom in拉进都放大，就会显示上面断开偏移状态，但是使用你上面这迷你CAD就没这问题，非常奇怪

Jessesn · 2025 年9 月 14 日 12:03

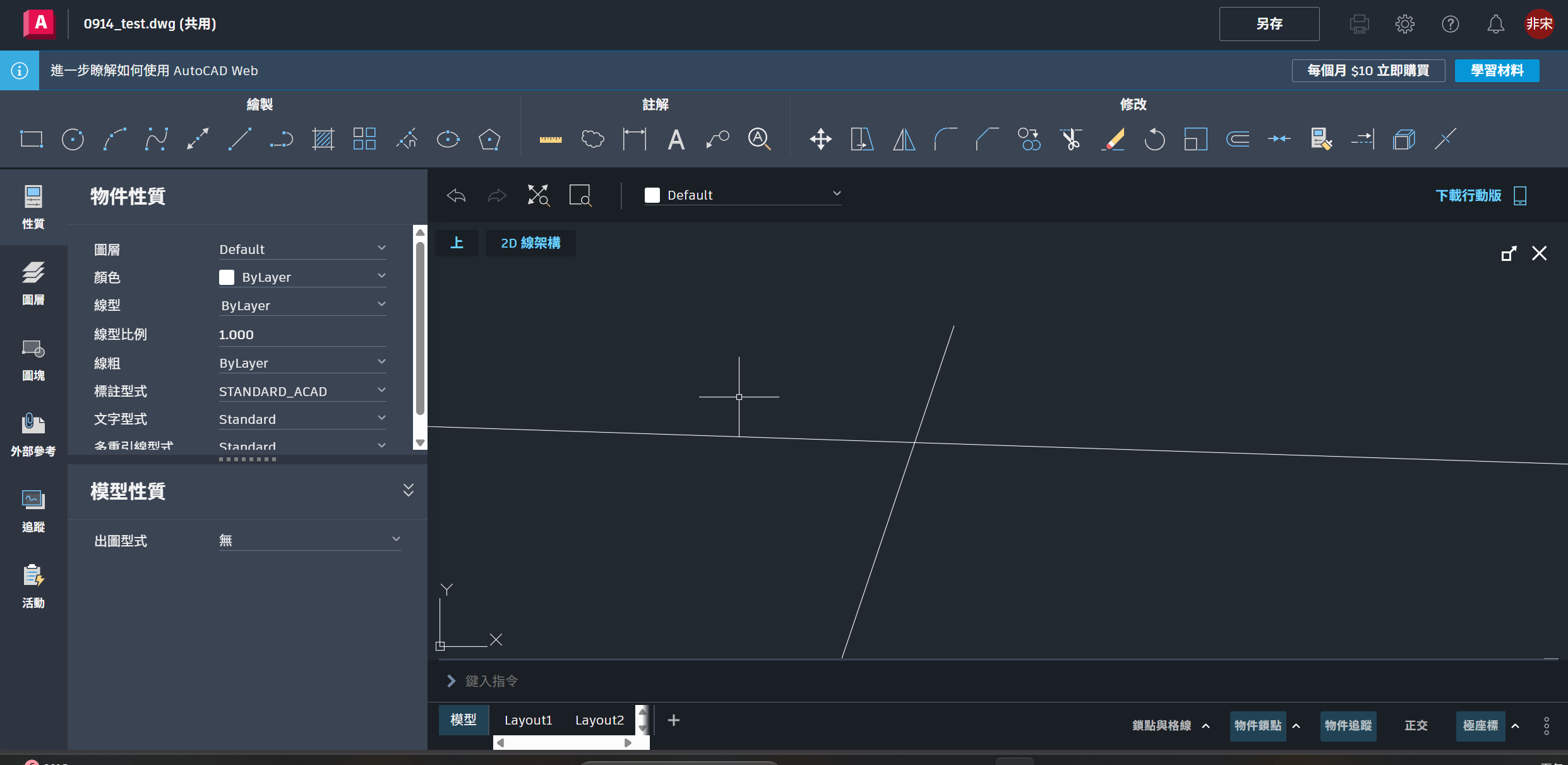

AutoDesk 的 WebCAD 中查看也是正常的

https://web.autocad.com/acad/me/sid/shares/drawings/c41be9a8-b429-4491-b581-9ecdaf6f0723/editor?data=eyJmaWxlU2hhcmVkIjoiMDkxNF90ZXN0LmR3ZyIsImZpcnN0TmFtZSI6Ikplc3Nlc24iLCJsYXN0TmFtZSI6IkNoZW4iLCJ2ZXJzaW9uIjoiNC44LjIiLCJwbGF0Zm9ybSI6IndlYiJ9

kevin_Soung · 2025 年9 月 14 日 14:56

请问是否可以提供输出dwg档案时,rhino设定呢？我请我朋友们测试，都跟我一样偏移，谢谢

kevin_Soung · 2025 年9 月 14 日 15:25

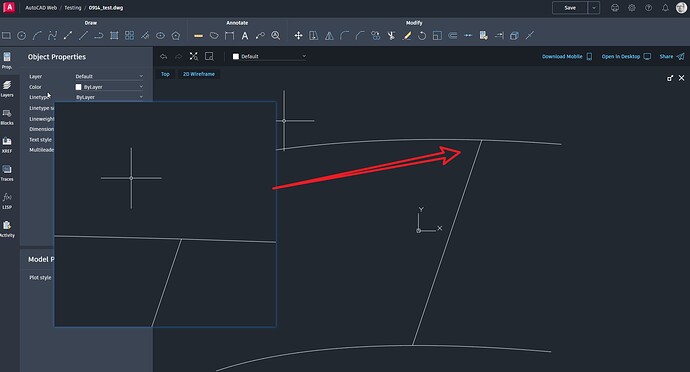

我開啟您的AutoDesk 的 WebCAD，拉大後也是出現這個偏移狀況

Jessesn · 2025 年9 月 15 日 00:14

你试试看是否可以用“超出部分”修剪相邻的曲线，如果不可以，说明是ACAD显示问题
