Rhino8 sweep2截面变形，大佬们求教

[Shawn]

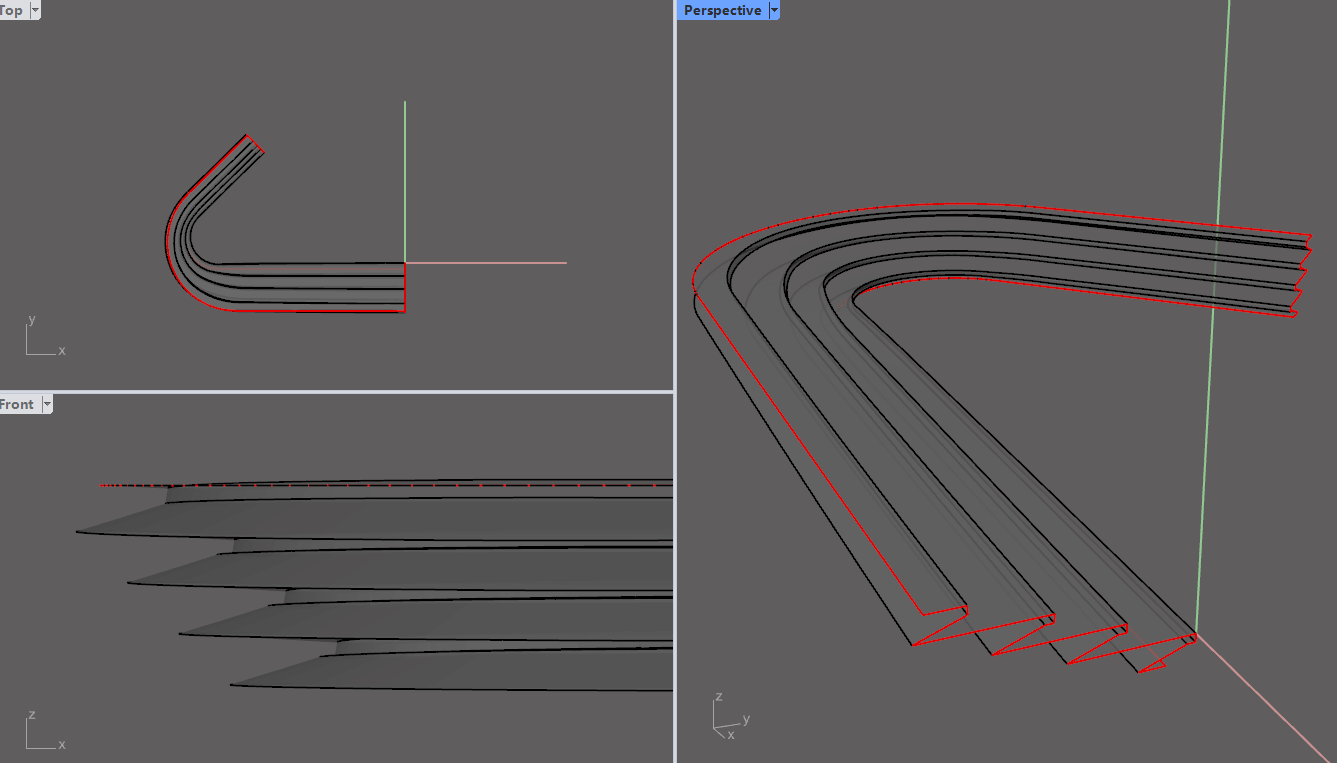

双轨扫掠，沿着路径保持断面线高度

aa.3dm (1.4 MB)

[Jessesn]

@Shawn

双轨扫掠，沿着路径保持断面线高度

你可以把截面增加至你希望维持高度的轨迹处试试

[Shawn]

@Shawn

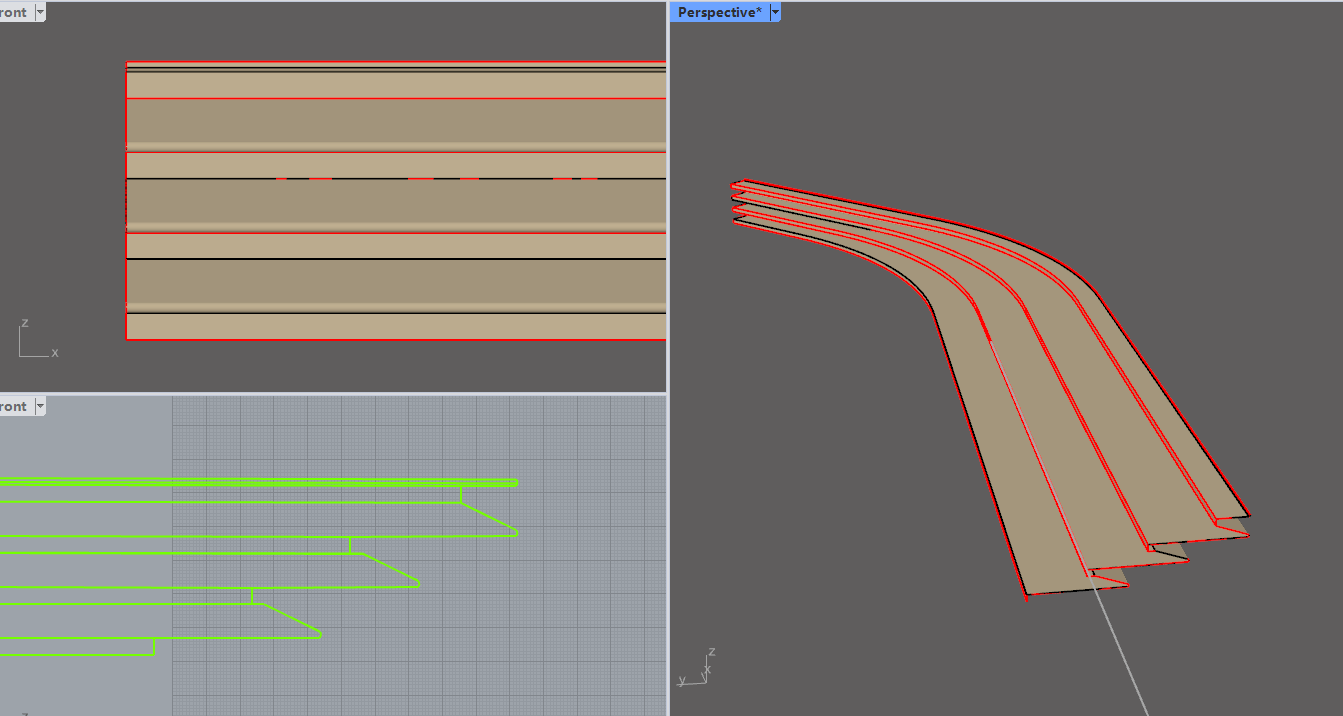

就是不好控制圆弧转角位置截面线形态，想着方案阶段直接sweep2在圆弧转角位置生成渐变的过渡，但是会出现这个问题，另外一个形体截面线有一些差别，我一根根sweep1来控制就没问题，这种是都需要一根根sweep1才可以吗Jessesn大大？

就是不好控制圆弧转角位置截面线形态，想着方案阶段直接sweep2生成，就会出现这个问题，另外一个形体截面线有一些差别，我一根根sweep1就没问题，这种是都需要一根根sweep1才可以吗Jessesn大大？

[Shawn]

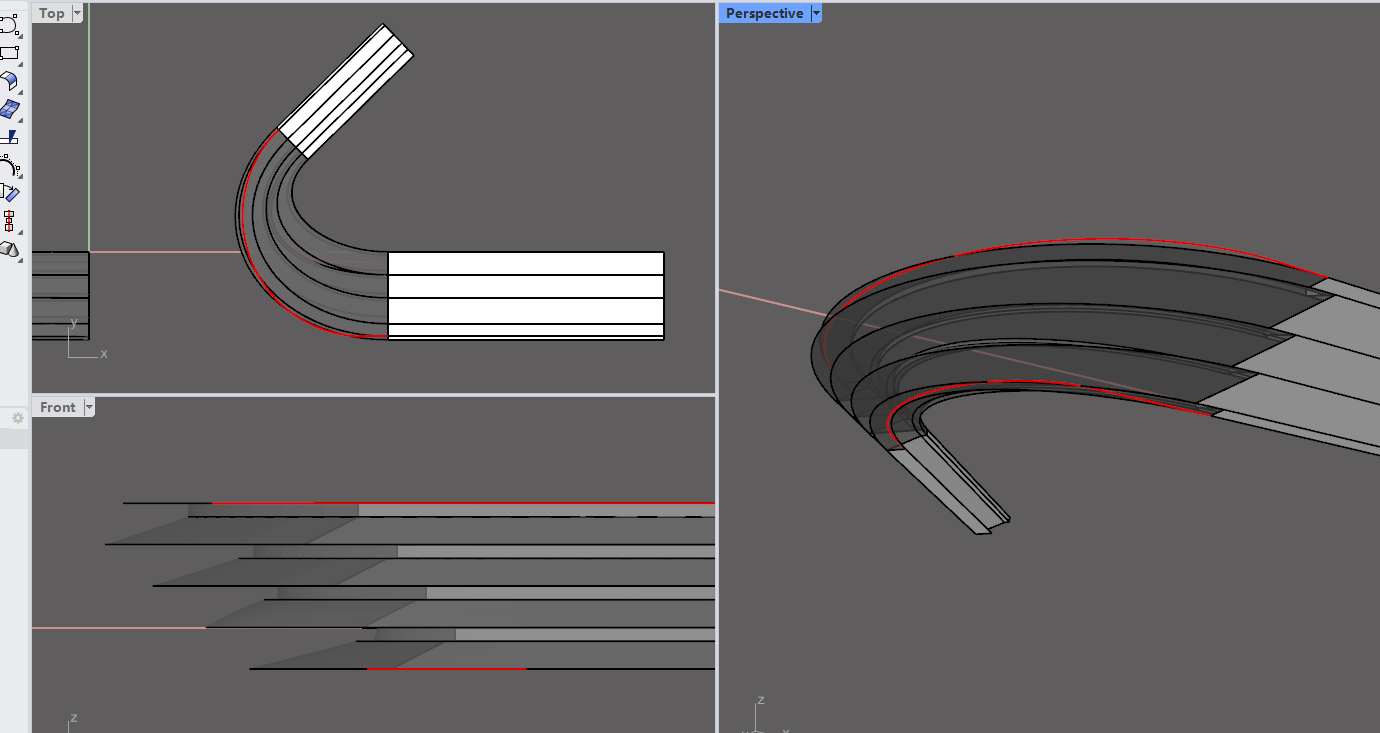

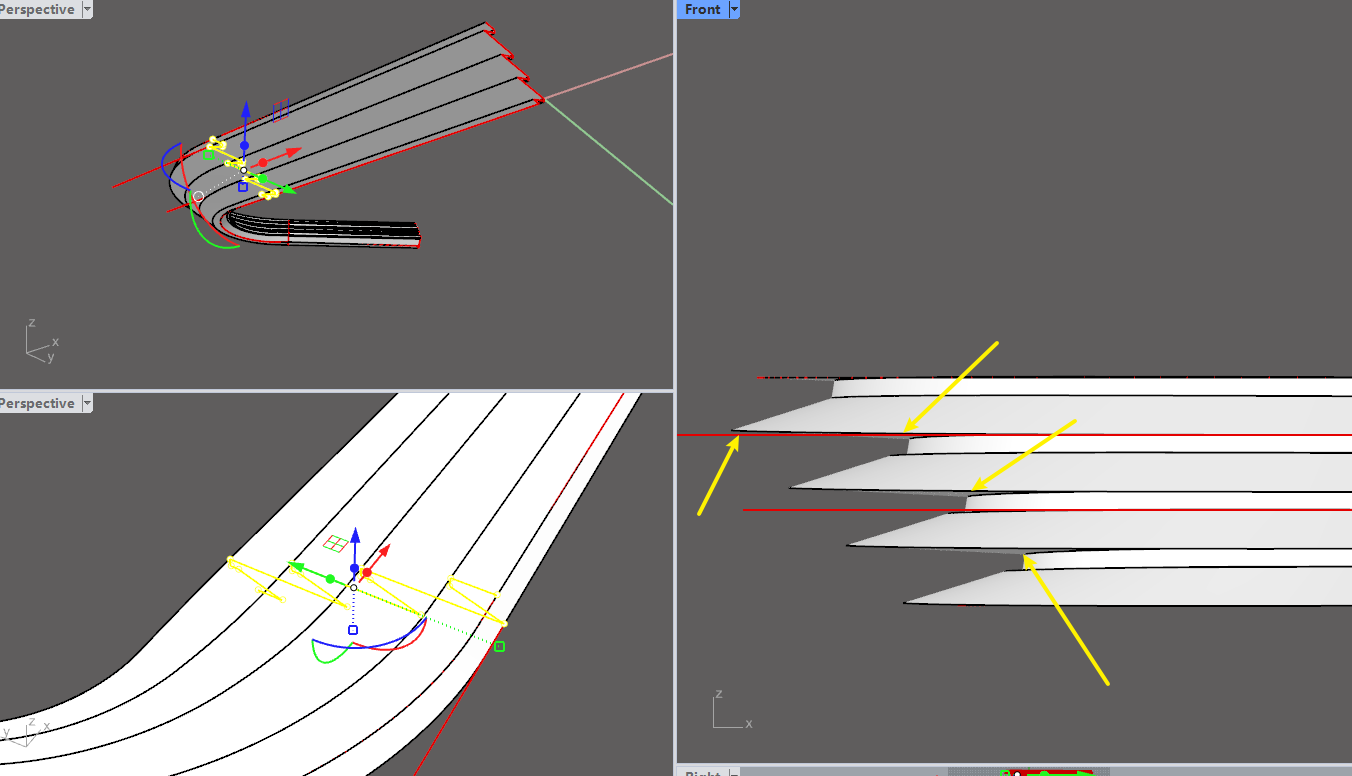

新增了复制了两根端部的截面线，放在圆弧转角位置，不知道为什么变形更夸张了

[Jessesn]

@Shawn

新增了复制了两根端部的截面线，放在圆弧转角位置，不知道为什么变形更夸张了

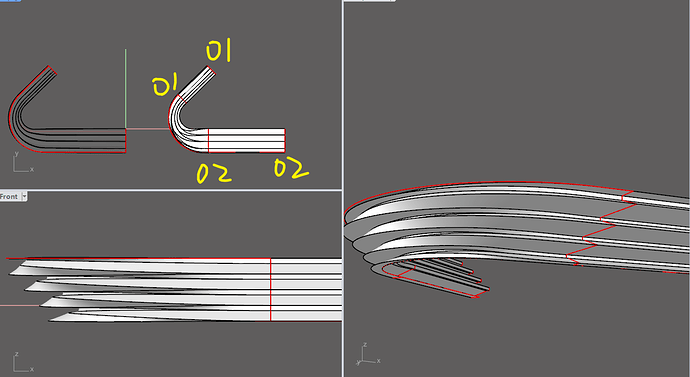

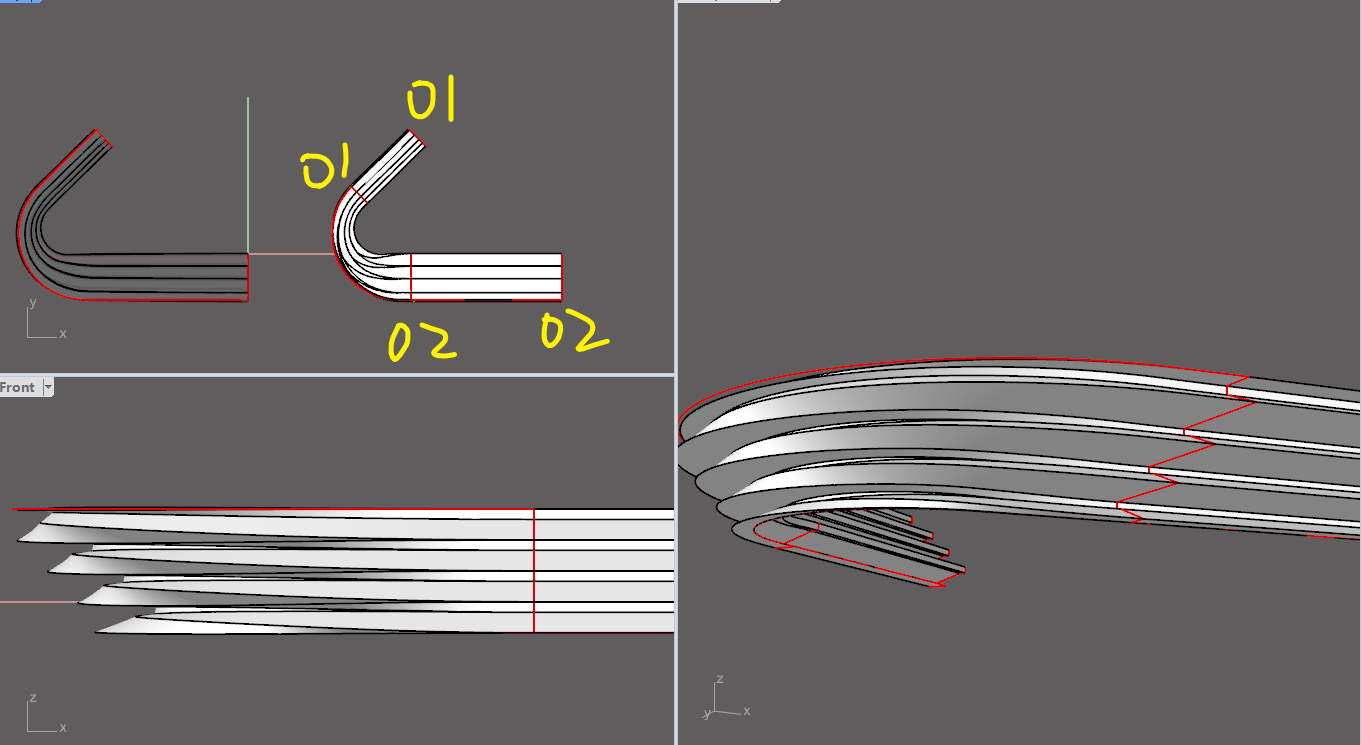

这种情况建议你分成三个部分来做, 先处理好 1 与 2 的直线部分, 中间部分再单独处理.

[Shawn]

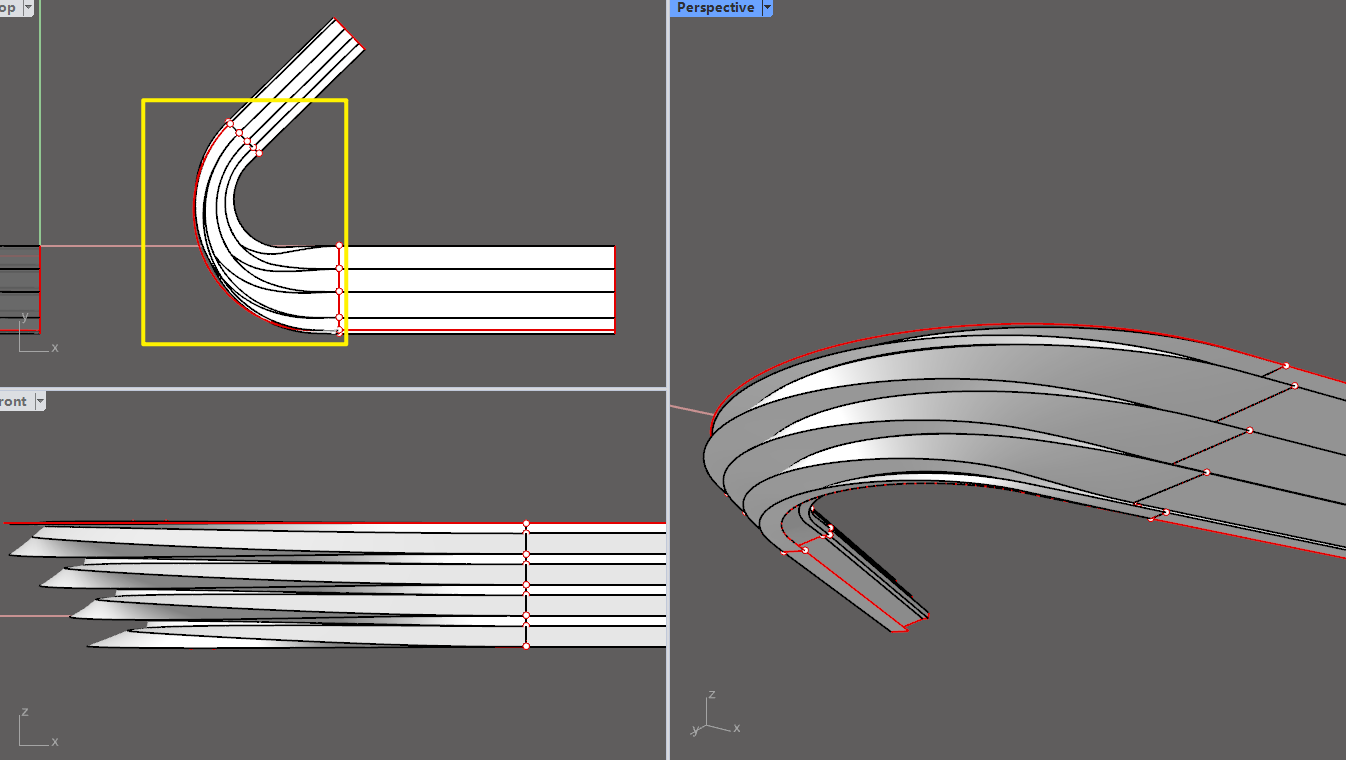

分段之后在圆弧这一段也不能双轨，还是要一根根路径线都放出来，把截面线炸开成一段段的，采用sweep1放样才行 （类似上面bb那张图）

[Jessesn]

@Shawn

分段之后在圆弧这一段也不能双轨，还是要一根根路径线都放出来，把截面线炸开成一段段的，采用sweep1放样才行 （类似上面bb那张图）

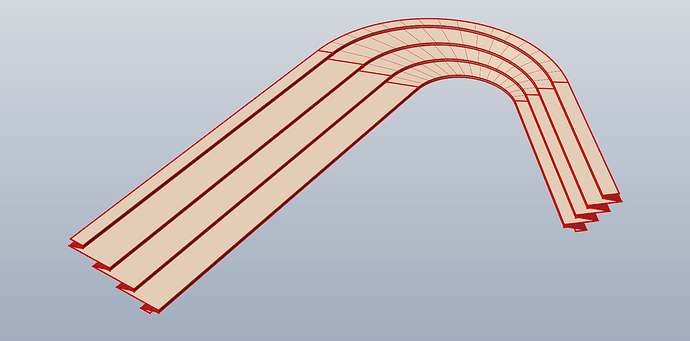

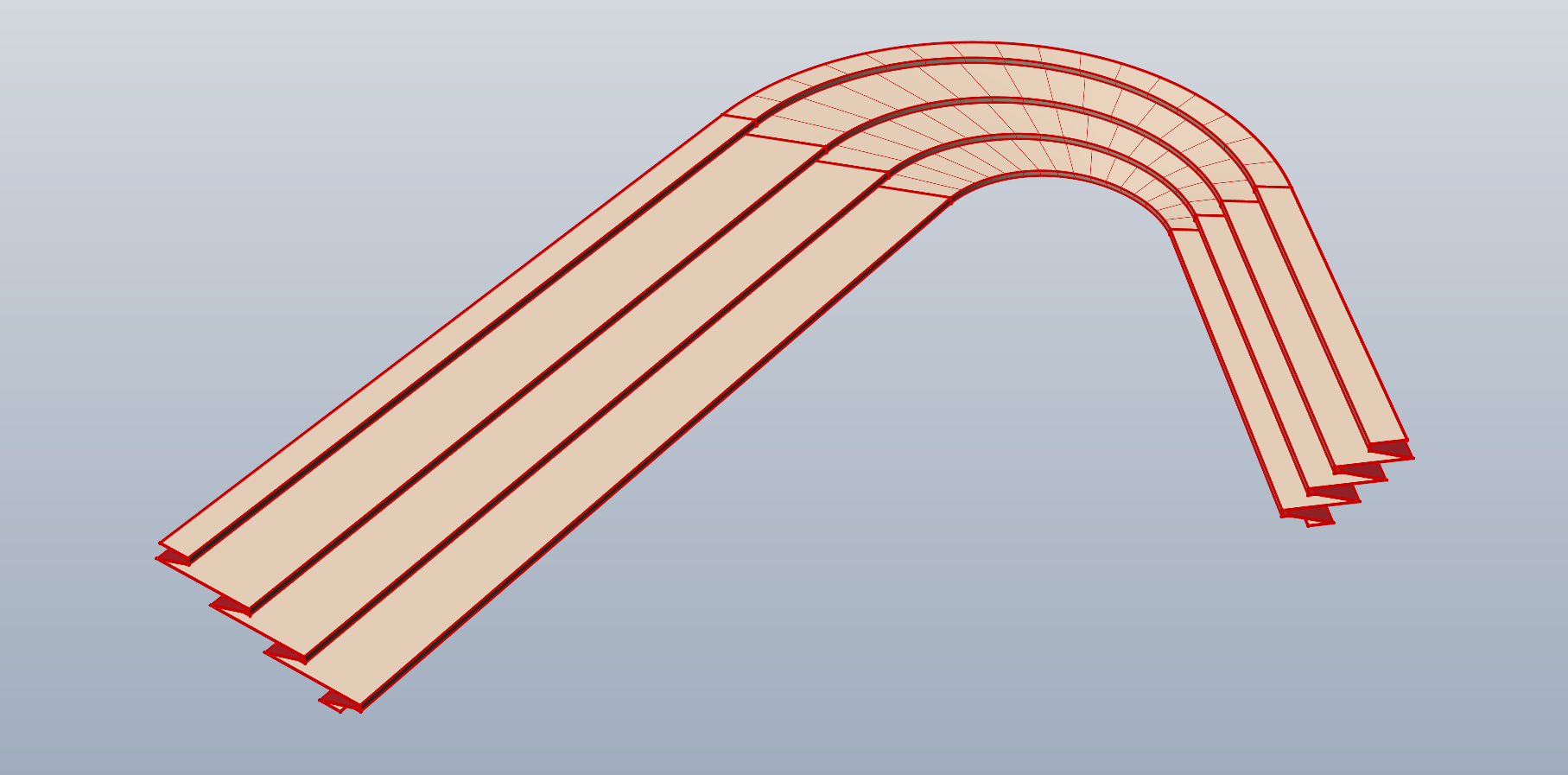

按照你目前的条件, 如果这里无法直接 Sweep2. 中间部分你可以考虑其他的曲面工具来实现, 例如 BlendSrf …

[Shawn]

BlendSrf倒是可以保证水平，就是红色路径线不能那么好的匹配了

[Jessesn]

@Shawn

就是红色路径线不能那么好的匹配了

最靠近红色的地方单独再做一个曲面试试

[Ansen]

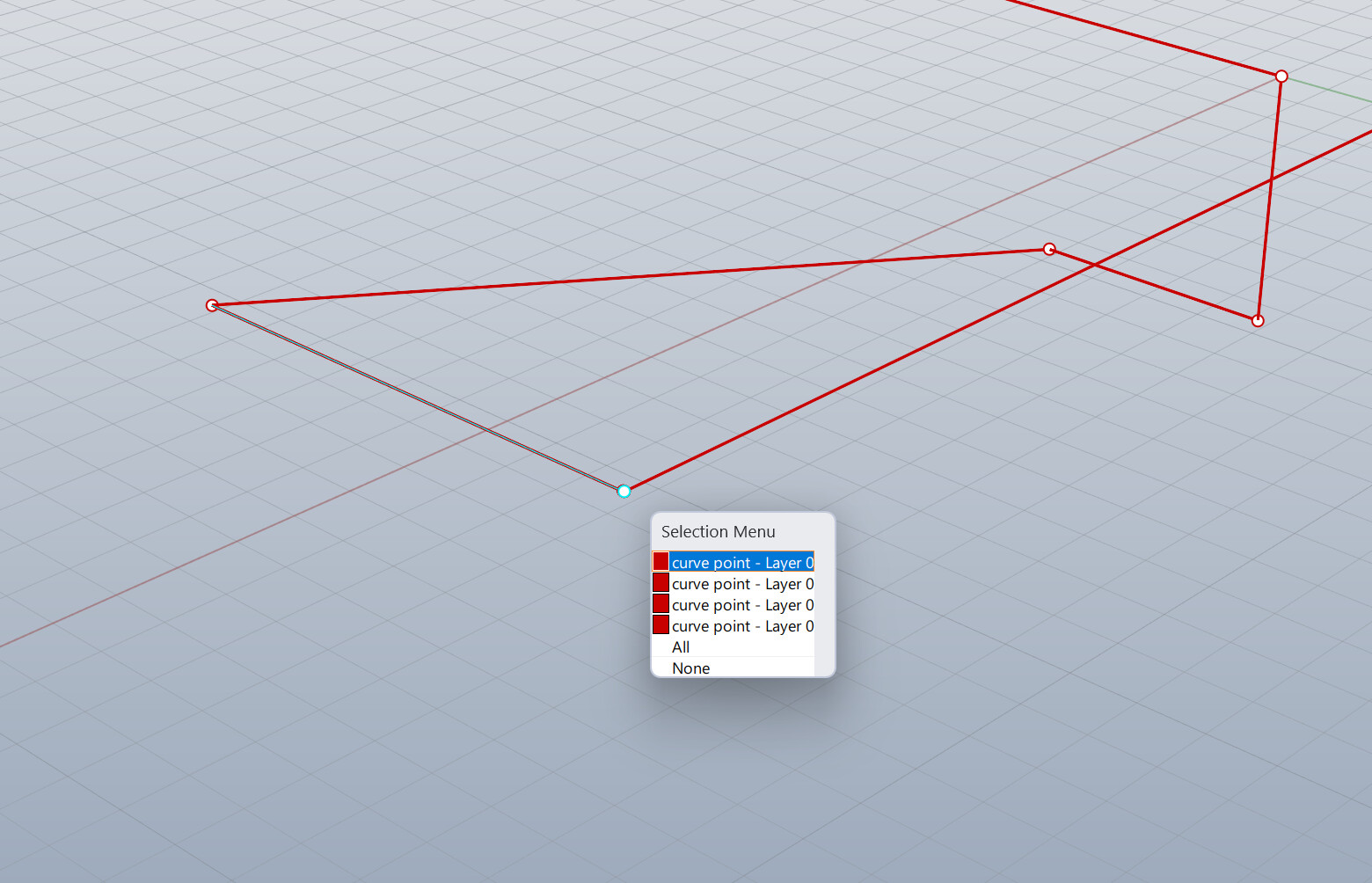

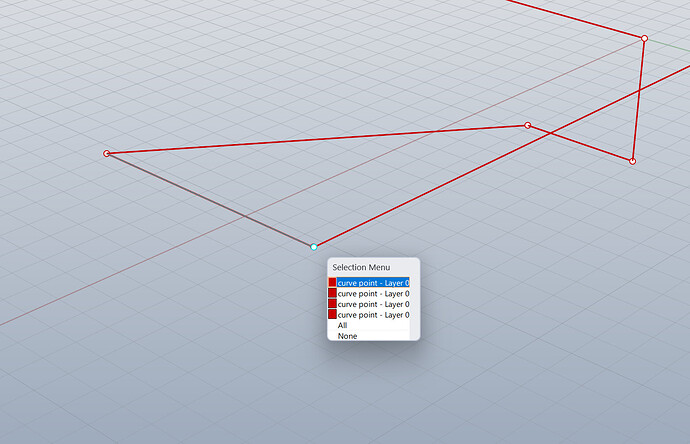

曲面出现内部交错，首先要检查你的断面线结构有没有问题

修好以后，再去 Sweep2
