关于渐消面的和弧形上做细节

Rhino
1

1
1610×887 49.3 KB

2
2701×808 32.6 KB

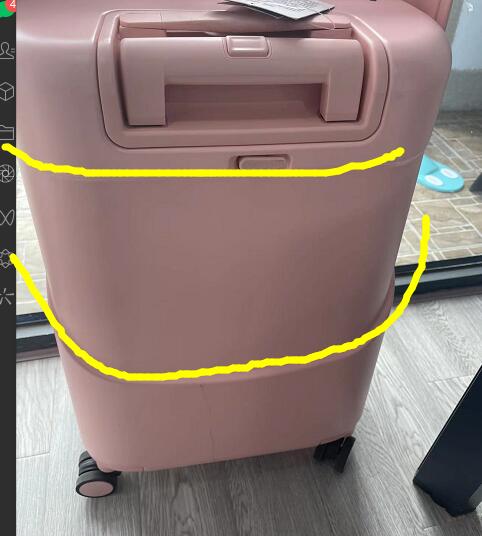

图1中这个造型应该是如何去做，先用放样做出大致图形后就不知道如何下手了
图2的渐消面 思路上 我想到就是切割然后挤压后进行布尔 想不到如何进行。。。

2

我提供一个简单的思路，供你参考

  1. 准备两条曲线，如后面GIF中的红色与蓝色曲线；
  2. ExtrudeCrvAlongCrv 建立基础曲面；
  3. 使用 Split 指令以结构线来分割曲面；
  4. 调整控制点的方式调整形态；
  5. 继续以 Split 指令以结构线来分割曲面；
  6. 继续调整控制点的方式调整形态；
  7. Loft 建立过渡曲面

Creasing

2 个赞
3

太感谢了 谢谢 我尝试下 第一张图的思路是如何的呢？

4

方法可以都是一样，只是形状需要稍稍调整

6

谢谢老师 我尝试了 放到整体箱子又不会了
01.3dm (124.6 KB)

01
011738×978 223 KB

1
1482×536 29.1 KB

02
02895×1591 149 KB

2
2471×711 23.3 KB

7

J大的视频非常清晰地讲述了下半部分的做法。
如果你完全没有主观能动性和主动思考能力，只是依样画葫芦，把下面的做出来。而没有自己的任何思考和理解。
上面的那个渐消面就没办法举一反三

所以你必须要消化和理解J大的视频里面的每一个步骤，搞清楚为什么要这么做。
学建模软件可不是老和尚念经。跟着念就完事了。。。

8

谢谢 已经研究出来了

1 个赞
9

J大，您的录制gif的软件是什么，感觉效果很棒啊

10

给你 https://www.screentogif.com/
